L'Ugello rotante per la pulizia di cartucce filtranti
(filter rotary wing / automatic cleaning system / Filter Cartridges Rotary Cleaning Wings)
Descrizione tecnica
Il sistema di pulizia ad ugello rotante (automatic cleaning system) è uno speciale e avanzato dispositivo di pulitura per filtri a cartuccia per polvere con un diametro di 328 mm.
Durante la fase di lavaggio in controcorrente, il piattello interrompe il flusso di aria attraverso il filtro permettendo la precipitazione della polvere. Nel frattempo l'aria compressa fuoriesce dai forellini praticati lungo i tubi verticali e, per reazione, l'ugello si pone in rotazione.
Il flusso di aria compressa scuote le pieghe e, attraversando il filtro in controcorrente, pratica un lavaggio in profondità. I forellini nei tubi sono posizionati sfalsati in modo che il getto di aria compressa investa la totalità del filtro. Con tale sistema si riescono a raggiungere col getto di aria anche i punti di sigillatura della carta con i piattelli di estremità.
Il lavaggio della cartuccia dura da 1 a 4 secondi e l'intervallo fra i lavaggi può essere anch'esso regolato, mediamente fra i 10 e i 20 secondi. Al termine di ogni impulso il piattello viene risollevato dalla depressione creata dal ventilatore.
In assoluto il miglior sistema per la pulizia di filtri a cartucce.
Dati tecnici
Modificabile in base alle esigenze del vostro impianto o cartuccia filtrante. Utilizzabile in diversi campi, come ad esempio negli impianti di verniciatura a polvere.

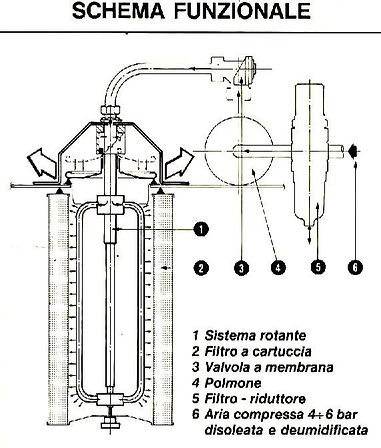

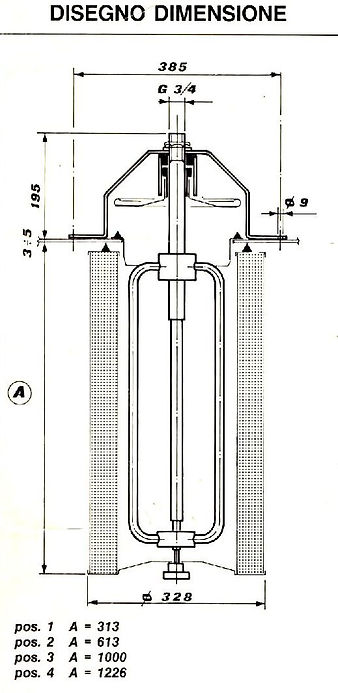

Schema funzionale e dimensioni
Domande frequenti sull'ugello rotante
- Che cos'è l'ugello rotante?
- L'ugello rotante (detto anche lama rotante, pulitore rotante o lama di pulizia; in inglese filter rotary wing o automatic cleaning system) è un dispositivo di pulizia per filtri a cartuccia per polvere con un diametro di 328 mm. Lo produciamo noi, 100% Made in Italy.
- Come funziona la pulizia del filtro?
- Durante il lavaggio in controcorrente il piattello interrompe il flusso di aria attraverso il filtro, permettendo alla polvere di precipitare. L'aria compressa esce dai forellini dei tubi verticali e, per reazione, fa ruotare l'ugello. Il getto scuote le pieghe e attraversa il filtro in controcorrente, pulendolo in profondità.
- Perché il getto raggiunge tutto il filtro?
- I forellini nei tubi sono posizionati sfalsati, così il getto di aria compressa investe la totalità del filtro, compresi i punti di sigillatura della carta con i piattelli di estremità.
- Quanto dura un lavaggio e ogni quanto si ripete?
- Il lavaggio dura da 1 a 4 secondi. L'intervallo fra i lavaggi è regolabile e in media è fra 10 e 20 secondi. Al termine di ogni impulso il piattello viene risollevato dalla depressione creata dal ventilatore.
- Che pressione e che consumo di aria compressa richiede?
- Funziona con aria compressa a 3 bar, con un consumo di 50 N/litri a ogni impulso.
- Di che materiali è fatto e a che temperatura funziona?
- È realizzato in acciaio zincato, alluminio e polietilene HD 1000 e funziona fino a una temperatura massima di 50 °C.
- Si può adattare al mio impianto o alla mia cartuccia?
- Sì, è modificabile in base alle esigenze dell'impianto o della cartuccia filtrante. Si usa in diversi campi, ad esempio negli impianti di verniciatura a polvere. Contattateci per valutare il vostro caso.
- I componenti vengono collaudati?
- Sì. Tutti i componenti che formano l'ugello rotante sono collaudati e testati per ogni lotto.
Collaudo
Tutti i nostri prodotti che compongono singolarmente l'Ugello Rotante (Filter Cartridges Rotary Cleaning Wings) sono collaudati e testati per ogni lotto.
Per saperne di più contattateci.
