MACCHINARI

Disponiamo di diversi macchinari per la lavorazione meccanica di precisione, torni automatici, centri di lavoro e fresatrici cambio pallet.

Qui di seguito ne elenchiamo alcuni con le varie caratteristiche tecniche.

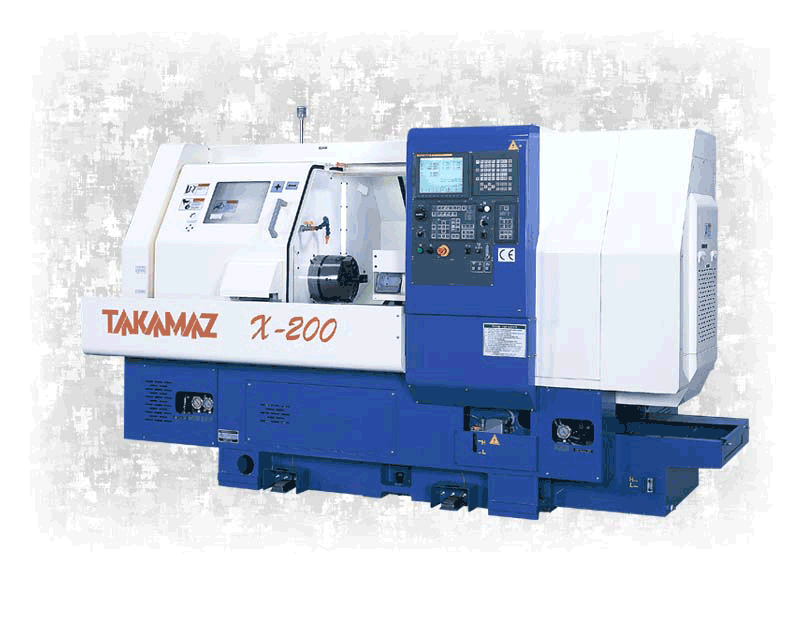

Tornio cnc TAKAMAZ x-200 con contromandrino e 12 stazioni tutte motorizzabili

Dati tecnici:

Capacità
Numero assi controllati 4
Max. diametro tornibile mm340
Max. lunghezza tornibile mm510
Max. Ø barra mandrino/contromandrino mm51(65)

Mandrino sinistro
Diametro autocentrante mm210(254)
Velocità rotazione giri/min5000(4000)
Attacco - ASA 6(8)
Potenza motore AC kW/30min.15(18.5)

Mandrino destro
Diametro autocentrante mm170
Velocità rotazione giri/min5000
Attacco - ASA 5
Potenza motore AC kW/30min.7.5

Torretta Automatica Superiore (sinistra)
Numero utensili 12
Numero utensili motorizzati nr.12
Velocità utensili motorizzati nr.4000

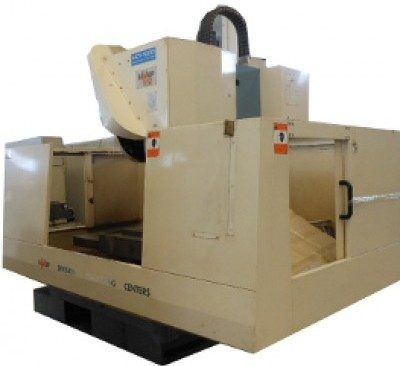

 Centro di fresatura verticale FAMUP con corse da mm 1000x500 ;

Dati tecnici:

Centro di lavoro verticale FAMUP modello MCX1000 con 3 assi controllati. Unità di governo FANUC 0M, 24 utensili. Campo di lavoro 1000x600x600.

famup emco 100-50.jpg

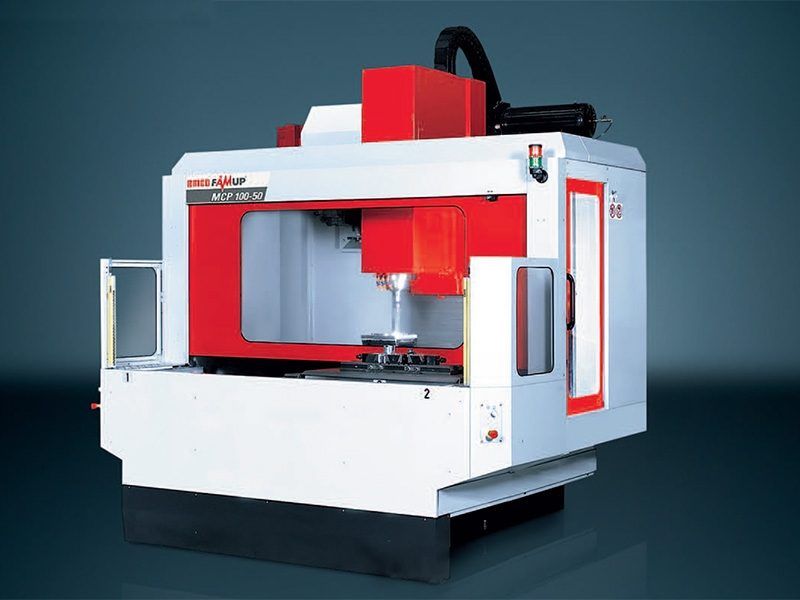

Emco Famup MC 100-50 cambio pallet

Elettromandrino 12000 giri/min – 35 kW (S6)

Tavola: superficie utile: 1000x450mm

Corsa verticale asse Z: 640 mm

Numero posti in magazzino: 30

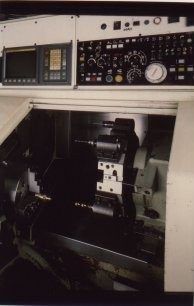

Tornio a CNC TAKISAWA con passaggio barra diametro 60 mm e tornitura fino a diametro 300 mm

Dati tecnici:
Diametro rotante: 540 mm
Diametro tornibile: 330 mm
Passaggio barra: 75 mm
Distanza punte: 510 mm
Motore mandrino: 15 kw
Giri mandrino: 3200 rpm
Autocentrante: 250 mm
Posizioni torretta: 10
Contropunta in ciclo: si
Controllo: FANUC 21 TB

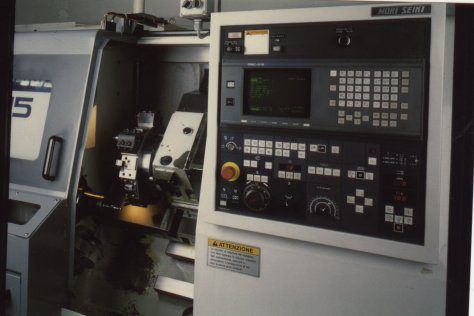

Tornio a CNC MORI SEIKI con caricatore di barre automatico, per barre fino a diametro 42 mm

Dati tecnici:
Distanza fra le punte 625 mm
Numero di assi simultanea 2
Diametro tornibile sopra slitta 350 mm
Diametro tornibile sopra bancale 520 mm
Foro mandrino 61 mm
Diametro tornibile 260 mm
Lunghezza tornibile 550 mm

Slitta:
Corsa longitudinale (Z-asse) 590 mm
Corsa trasversale (X-assi) 160 mm

Torretta a revolver: numero 1
Numero posizione revolver 1 - 12

Attaco cono mandrino: VDI 40
Attaco cono mandrino diametro 25 mm
Camlock A2-6 JIS

Giri mandrino:
con variatore continuo
da 42 g/min
fino 4200 g/min

Avanzamenti:
con variatore continuo
longitudinale da 0 mm/min
fino 12000 mm/min
Planetario da 0 mm/min
fino 1500 mm/min
Collegamento 50 Hz 3x 380 Volt
Motore mandrino 11 kW
